Блок питания FSP Epsilon 80PLUS 450W
 Казалось бы, ещё совсем недавно торговая марка FSP, под которой более десяти лет поставлялись блоки питания в OEM/ODM-исполнении для крупно-оптовых заказчиков, была известна, главным образом, специалистам.Прошло совсем немного времени, и марка FSP "у всех на устах", особенно после открытия российского представительства компании.

FSP Group Блок питания Epsilon 80PLUS 450W Сегодня мы познакомимся с блоком питания производства FSP относительно новой серии - Epsilon 80 PLUS, и, прежде всего несколько общих характеристик всего семейства. Нашим читателям, безусловно, знакомо семейство мощных блоков питания FSP Epsilon. Появление в названии серии дополнительной маркировки 80 PLUS означает соответствие требованиям одноименного стандарта. Напомню, что стандарт 80 PLUS подразумевает работу сертифицированного блока питания с КПД не менее 80% при нагрузке в диапазоне 20% - 100% от заявленного номинала.

По аналогии с семейством Epsilon, блоки питания Epsilon 80 PLUS поставляются в розничной упаковке (хотя не буду биться об заклад, что точно такая же схемотехника не применяется в OEM-версиях или розничных вариантах, но уже под торговой маркой контрактного заказчика).

"Цветовая дифференциация штанов" в семействе Epsilon 80 PLUS реализована изменением раскраски коробки (без изменения сюжета), при сохранении "визитной карточки" розничных БП производства FSP – тёмно-синего цвета корпусов собственно блоков питания.

Как видите, семейству Epsilon 80 PLUS, представленному модельным рядом мощностью 450 Вт, 500 Вт, 600 Вт и 700 Вт, далеко по возможностям до "обычной" серии Epsilon, представленной вариантами мощностью 600 Вт, 700 Вт, 800 Вт, 900 Вт и даже 1010 Вт.

Сегодня в нашей лаборатории на тестировании младшая модель семейства, Epsilon 80PLUS 450W. В таблице ниже приведены подробные характеристики модели, взятые с сайта производителя.

Характеристики БП FSP Epsilon 80PLUS 450W
Паспортная мощность 450 Вт
СтандартATX 12V V2.2 / EPS12V V2.91
ВыключениеВыключатель
Авто (логика ATX)
Система охлаждения120 мм вентилятор
Входные параметры100 - 240В (90 - 264В), 50-60 Гц
Соответствие стандартамATX 12V
Заявленный КПДБолее 85%
Выходные параметры+5В (± 5%) 30A
+12В 1 (± 5%) 18A
+12В 2 (± 5%) 18A
+12В 3 (± 5%) 18A
+12В 4 (± 5%) 18A
-12В (± 10%) 0,8A
+5VSB (± 5%) 3,0A
+3,3В (± 5%) 36A
Распределение нагрузки, в сумме по каналам +12В 1 & +12В 2 +12В 3 & +12В 4 < 435 Вт
+3,3В & +5В < 155 Вт
+3,3В, +5В & +12В < 450 Вт
Защита выходного напряженияПерегрузка по мощности, перегрузка по напряжению, защита от короткого замыкания
ШумМенее 23 дБА; 0 дБ при нагрузке менее 20% (Silent Guard)
PFC (Power Factor Correction) Активный
Энергопотребление в режиме Standby ModeМенее 1 Вт
Стандарты безопасности cUL, VDE, CB, CE, FCC, GOST
Габариты150 x 140 x 86 мм

Блок питания Epsilon 80PLUS 450W

Основные заявленные функциональные возможности блок питания Epsilon 80PLUS 450W (и всей серии) выглядят так:

  • КПД – более 85%
  • Совместимость с системами на базе процессоров Intel Core 2, AMD Athlon 64 и Phenom
  • Четыре канала питания 12 В
  • Вентилятор системы охлаждения: 12 см с изменяемой скоростью вращения
  • Поддержка конфигураций SLI и Crossfire
  • Соответствие требованиям стандарта 80PLUS
  • Экономичный режим Standby Mode с энергопотреблением менее 1 Вт
  • Бесшумный режим Silent Guard: 0 дБ при нагрузке менее 20%

Упаковка, комплектация, впечатления

Упаковка блока питания FSP Epsilon 80PLUS 450W смотрится достаточно нарядно; дополнительную привлекательность придаёт окошко, через которое виден собственно БП с торца, оснащённого вентилятором. На различных торцах коробки различными способами – пиктограммами и списками, обозначены ключевые характеристики и функциональные возможности устройства.

Упаковка FSP Epsilon 80PLUS 450W
Упаковка FSP Epsilon 80PLUS 450W

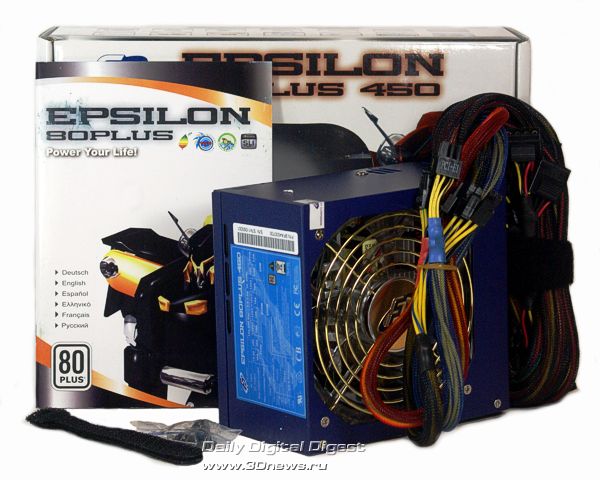

Внутри упаковки - блок питания, силовой кабель питания, крепёж, парочка фирменных "шильдиков" с логотипами FSP, руководство пользователя, а также дополнительная "липучка" для стягивания кабелей при монтаже внутри корпуса ПК.

Комплект FSP Epsilon 80PLUS 450W

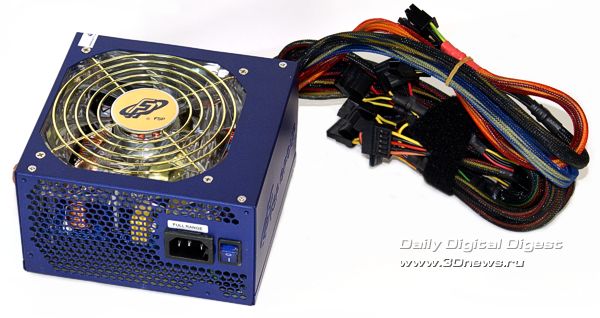

Блок питания FSP Epsilon 80PLUS 450W выполнен на базе прочного шасси; стенки корпуса достаточно толстые, тёмно-синяя краска, которой окрашен корпус, весьма устойчива.

FSP Epsilon 80PLUS 450W

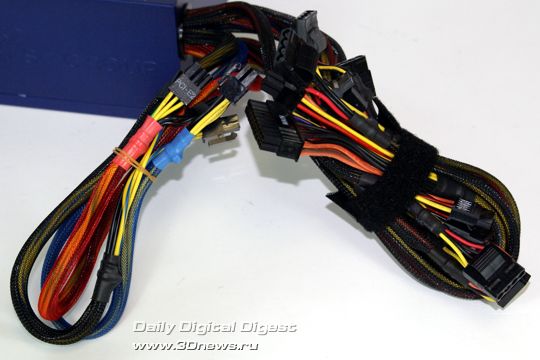

Блок питания обладает достаточным набором кабелей питания, включая основной 20+4-контактный, два 4-контактных (4+4) разъёма питания +12В; один кабель питания флоппи-дисковода; пять разъёмов питания S-ATA; шесть 4-контактных разъёмов Molex и два разъёма питания PCI-Express для питания двух видеокарт в системе SLI/CrossFire. Кабеля уложены в экранирующую "сетку"; добротны; достаточно длинны.

Кабели FSP Epsilon 80PLUS 450W

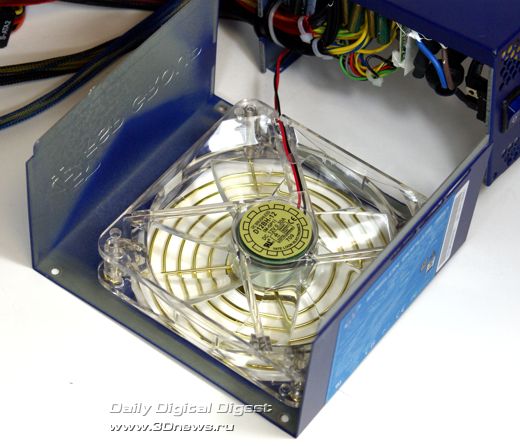

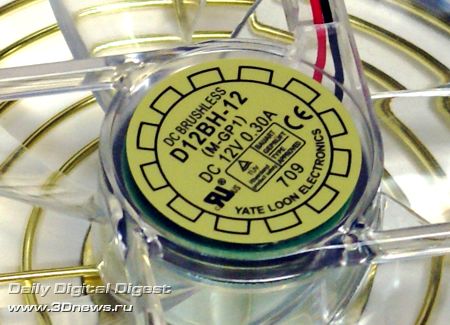

Система охлаждения блока питания FSP Epsilon 80PLUS 450W включает в себя 120 мм вентилятор производства Yate Loon Electronics (12В постоянного тока, 0,3A).

Вентилятор FSP Epsilon 80PLUS 450W
Вентилятор FSP Epsilon 80PLUS 450W

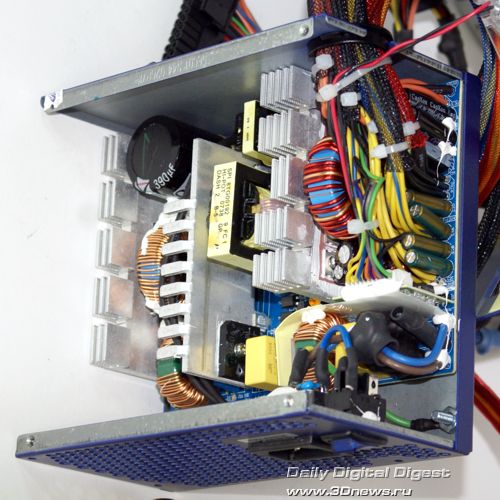

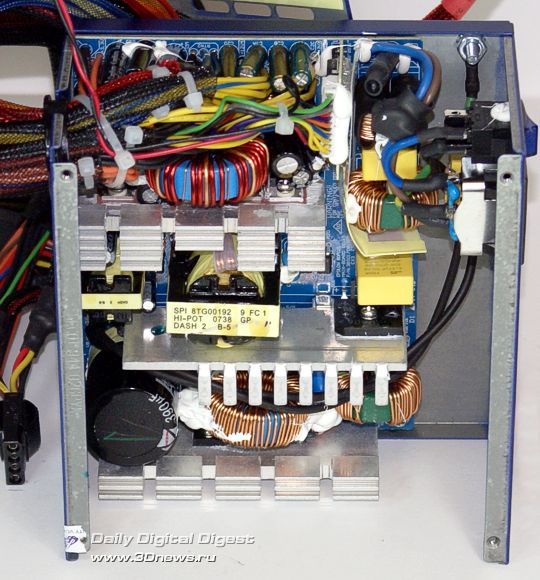

Заглянем под крышку. Достаточно опрятный монтаж; радиаторы системы теплоотвода не сказать чтоб были такие уж массивные, но, вероятно, для 450 Вт модели этого достаточно.

FSP Epsilon 80PLUS 450W внутри
FSP Epsilon 80PLUS 450W внутри

Перед тем как приступить к тестированию, отмечу, что блок питания Epsilon 80PLUS 450W обладает рядом типичных защит от перегрузки. Это защита от значительного превышения напряжения: для канала +3,3 В порог срабатывания установлен на 3,76-4,8 В; для канала +5 В порог составляет 5,6-7,0 В; для 12 В каналов – порядка 13,5-16,5 В. Это защита от перегрузки со следующими пределами: 60 А для канала +3,3 В; 48 А для канала +5 В; 30 А для каждого канала +12 В. В дополнение к этому реализована защита от короткого замыкания – когда сопротивление нагрузки менее 0,1 Ома.

Как и что мы тестировали

Здесь ограничусь напоминанием, что наш стенд позволяет обеспечить номинальную нагрузку до 600 Вт, при этом каналов для нагрузки 12В напряжения всего два.

Наша методика тестирования БП и оборудование испытательного стенда в настоящее время находятся в стадии дальнейшего совершенствования.

Результаты тестирования БП FSP Epsilon 80PLUS 450W

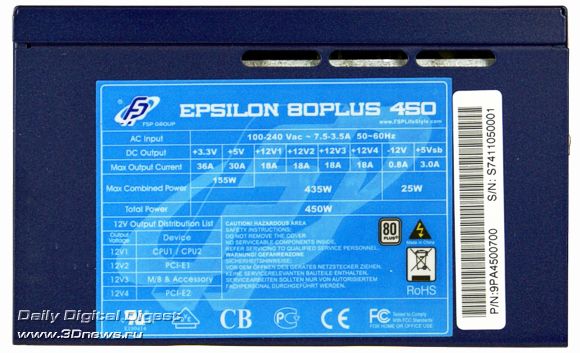

В последнее время у производителей блоков питания появилась новая мода – проставлять в характеристиках БП на корпусах такие токи по каналам, которые, будучи просуммированы, заставляют просто за голову схватиться. Вот, например, как маркирован блок питания FSP Epsilon 80PLUS 450W.

FSP Epsilon 80PLUS 450W

Если бы не указание строчкой ниже такого параметра, как максимальная комбинированная мощность нагрузки в сумме по нескольким каналам, можно было бы подумать, что перед нами киловаттный монстр! Судите сами: только сумма по ключевым каналам - 36А х 3,3В + 30А х 5В + 4 х 18А х 12В, даёт нам в сумме 1132,8 Вт! Нет, отчего же, никто не спорит, что 5-вольтовый канал способен выдать 30А, или, скажем, два 12 В канала выдюжат по 18А каждый. Но, простите, какой смысл указывать при этом, к примеру, суммарную предельную мощность 3,3В и 5В каналов в 155 Вт? С формальной точки зрения как бы и "подкопаться" не к чему, но суммарная "киловаттная мощь", превышающая типичные характеристики 700-ваттных моделей, честно говоря, обескураживает. Вот, пожалуй, единственный момент, который несколько "покоробил" меня в процессе тестирования этой модели.

Впрочем, если открыть и внимательно инструкцию, прилагаемую к блоку питания FSP Epsilon 80PLUS 450W, всё становится на свои места. Как раз там, кроме максимальных значений нагрузки на канал даны как номинальные параметры, так и минимальные. С номинальными параметрами всё это смотрится куда как достовернее.

FSP Epsilon 80PLUS 450W

Однако в режиме автоматического измерения кросс-нагрузочных характеристик блок питания FSP Epsilon 80PLUS 450W был испытан вне только в номинальном режиме, с установками в соответствии с "номинальными "паспортными данными (суммарная нагрузка 12В каналов не более 435 Вт, суммарная нагрузка 3,3В и 5В каналов – 155 Вт), но и с несколько повышенными, когда суммарная нагрузка несколько превысила 500 Вт. Не сочтите это за "месть" указанным на корпусе характеристикам, но захотелось действительно "погонять" эту модель, благо, наш 600 Вт стенд это позволяет.

Как хорошо видно на скриншотах ниже, всё прошло без эксцессов. Определённая "просадка" 5В и 12В каналов на пиковых значениях суммарной нагрузки (левый верхний угол) лишь подчёркивает, что "рабочие" зоны нагрузки соответствуют заявленным для FSP Epsilon 80PLUS 450W и начинаются не с "нуля" (заявленный минимум – 0,5А для канала 5В; 0,9 А для канала 12В3 и 0,1 А для канала 12В4).

3,3V - Динамические тесты
5V - Динамические тесты
12V1 - Динамические тесты
12V2 - Динамические тесты

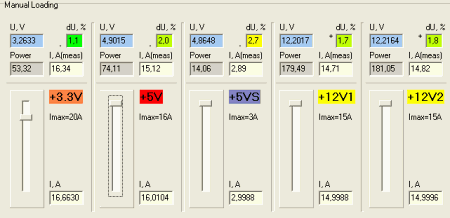

Измерение статической нагрузки также производилось в различных режимах, в том числе, на скриншоте ниже можете оценить, как "ведёт себя" FSP Epsilon 80PLUS 450W при суммарной нагрузке более 500 Вт. Как видите, при сбалансированной нагрузке напряжения всех каналов находятся в нормальной "цветовой зоне". Для того, чтобы увидеть скриншот в полном разрешении, необходимо нажать мышкой на рисунок ниже.

FSP Epsilon 80PLUS 450W

Несколько слов о шумовых характеристиках модели FSP Epsilon 80PLUS 450W. В полном соответствии с заявленными характеристиками присутствует так называемый "бесшумный режим Silent Guard". То есть, при нагрузке менее 20% от номинальной вентилятор попросту не крутится, системе охлаждения вполне достаточно теплоотвода, обеспечиваемого радиаторами. При увеличении нагрузки вентилятор соответственно набирает обороты, но даже при перегрузке выше номинала БП достаточно тих.

Итого

Добротно исполненный, красиво упакованный, тихий и симпатичный, блок питания FSP Epsilon 80PLUS 450W с честью выдержал все испытания в нашем тестлабе.

К моему сожалению, поиски примерных цен на блок питания FSP Epsilon 80PLUS 450W не принесли никакого результата – ни в google, ни в market.yandex о такой модели пока ничего нет – что неудивительно, поскольку модель действительно новая. Так что вердикт будет таков: блок питания FSP Epsilon 80PLUS 450W хорош сам по себе, без всяких оговорок, но если производитель позаботится о правильном ценовом позиционировании этой новинки, успех продаж ей гарантирован.

Источник :   www.3dnews.ru

Автор: Владимир Романченко
