Стандарт 802.11n всё ближе к своему принятию, а пока идут последние приготовления, на рынке появляется всё больше устройств, поддерживающих черновик первой версии данного стандарта. Компания TRENDnet не является исключением и представляет на наш суд три беспроводных устройства, работающих на скоростях до 300 Мбит/с. Попытаемся установить, насколько близка реальная скорость передачи к заявленной и теоретически возможной. Основным объектом обзора является TEW-630APB, а TEW-623PI и TEW-624UB были использованы для установления беспроводного соединения по 802.11n с тестируемой точкой доступа.

Внешний вид

Точка доступа TEW-630APB выполнена в обычном синем пластиковом корпусе и имеет три внешние антенны.

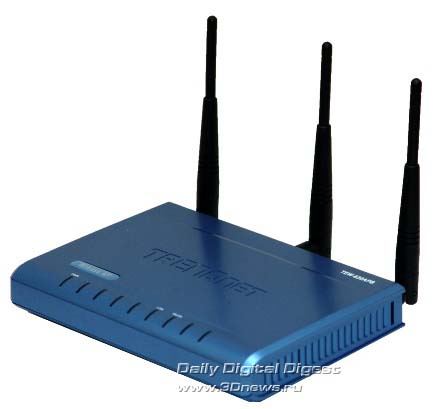

TEW-630APB, общий вид.
TEW-630APB, общий вид.

На верхней панели кроме названия модели и объёмного имени фирмы-производителя имеются также три световых индикатора PWR, LAN и WLAN, назначение которых следует из их названий. Кроме этого, на верхней панели присутствует подсвечиваемая во время работы устройства надпись "Wireless AP".

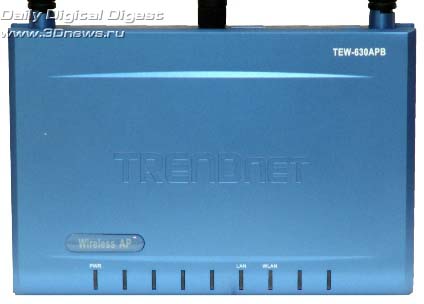

TEW-630APB, вид сверху.
TEW-630APB, вид сверху.

На днище TEW-630APB расположены четыре чёрные прорезиненные ножки для установки точки доступа на столе, а также два технологических отверстия для настенного размещения. Еще на нижней панели присутствует наклейка с информацией о модели устройства, поддерживаемых протоколах и скоростях передачи, а также о версии аппаратной платформы.

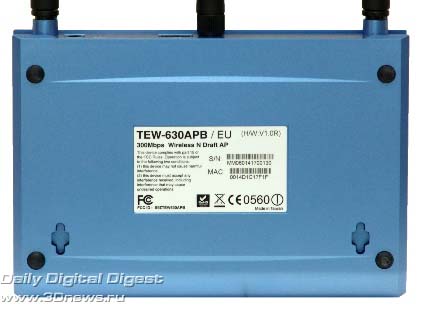

TEW-630APB, вид снизу.
TEW-630APB, вид снизу.

Передняя панель не содержит ничего интересного.

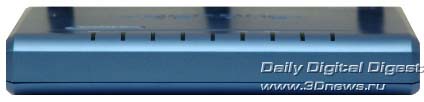

TEW-630APB, передняя панель.
TEW-630APB, передняя панель.

На боковых поверхностях TEW-630APB находятся вентиляционные решётки.

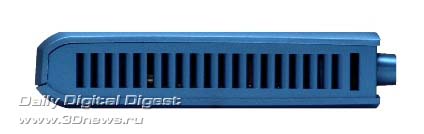

TEW-630APB, боковая панель.
TEW-630APB, боковая панель.

К задней панели точки доступа подключены три антенны (одна из них съёмная). Кроме этого, здесь же расположены разъёмы для подключения питания и проводного сегмента сети (RJ-45). В углублении находится кнопка Reset для сброса пользовательских настроек.

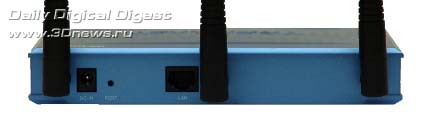

TEW-630APB, вид сзади.
TEW-630APB, вид сзади.

Беспроводная сетевая карта TEW-623PI выполнена стандартно и предназначена для подключения к шине PCI, имеет разъёмы для подключения трёх антенн.

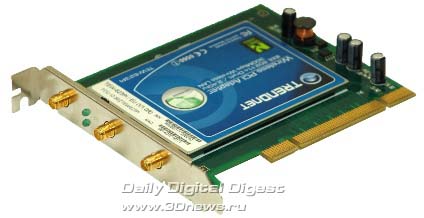

TEW-623PI, общий вид.
TEW-623PI, общий вид.

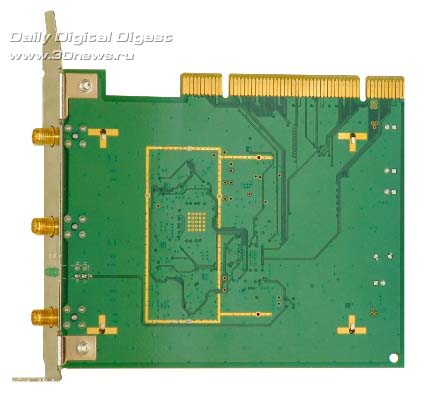

TEW-623PI, вид снизу.
TEW-623PI, вид снизу.

Беспроводная сетевая карта TEW-624UB выполнена в виде USB-брелка и чуть крупнее обычного флэш-накопителя. Данное устройство не имеет внешних антенн и разъёмов для подключения оных.

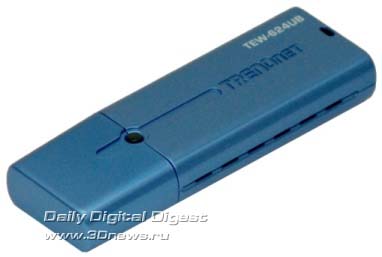

TEW-624UB, общий вид.
TEW-624UB, общий вид.

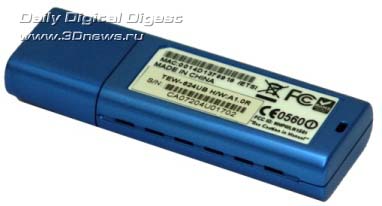

TEW-624UB, вид снизу.
TEW-624UB, вид снизу.

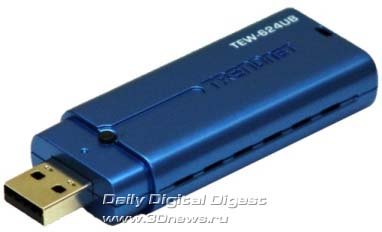

TEW-624UB, без колпачка.
TEW-624UB, без колпачка.

Пожалуй, необычным можно назвать только дизайн TEW-624UB - нет традиционных для 802.11n трёх внешних антенн.

Железные внутренности

Внутри TEW-630APB установлена единственная плата из зелёного текстолита с односторонним размещением элементов.

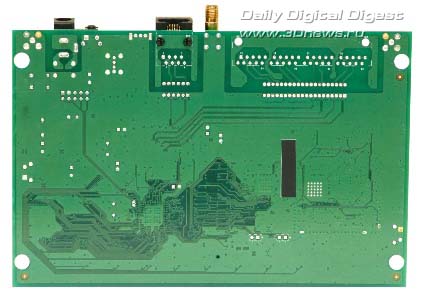

Плата TEW-630APB, вид снизу.
Плата TEW-630APB, вид снизу.

На верхней стороне расположен чип пятипортового коммутатора Fast Ethernet Realtek RTL8305SC. Функции процессора выполняет здесь чип UBICOM IP3023/BG228-325U, а за беспроводную часть отвечает модуль Atheros AR5416. Прошивка и все настройки сохраняются в двухмегабайтной флэш-памяти Macronix 29LV160CBTC.

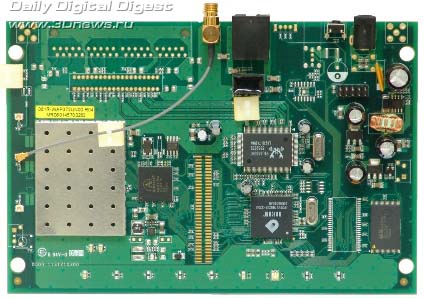

Плата TEW-630APB, вид сверху.
Плата TEW-630APB, вид сверху.

Сказать что-либо об использованном аппаратном обеспечении можно лишь для TEW-624UB, да и то только, что в этом устройстве использован чип Marvell 88w8362, о чём сказано на сайте производителя.

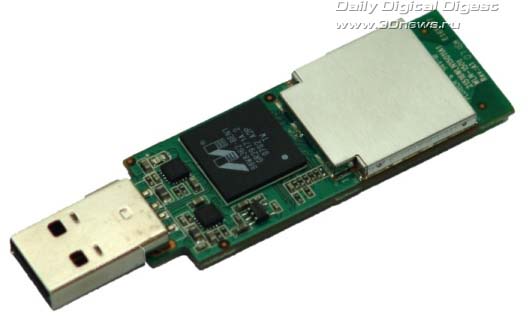

Плата TEW-624UB, вид сверху.
Плата TEW-624UB, вид сверху.

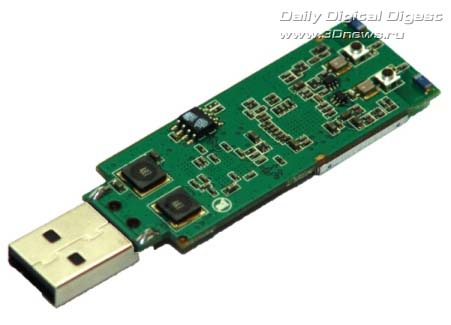

Плата TEW-624UB, вид снизу.
Плата TEW-624UB, вид снизу.

Обзор аппаратной части на этом завершается, давайте посмотрим на программную начинку TEW-630APB.

Обзор веб-интерфейса

Для того, чтобы попасть на устройство, пользователю необходимо подключиться к нему, запустить любой браузер и набрать в его адресной строке URL http://192.168.1.100, после чего с него будет запрошен ввод логина и пароля. Если быть совсем точным, то запрошен будет только ввод пароля и выбор пользователя из списка, так как указать произвольное имя невозможно.

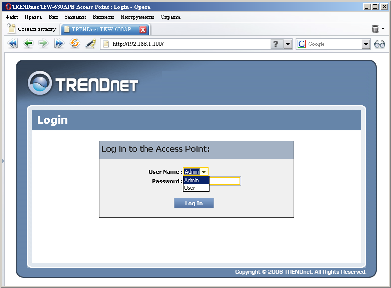

TEW-630APB, ввод учётных данных.
TEW-630APB, ввод учётных данных.

По умолчанию необходимо выбрать пользователя Admin, а поле пароля оставить пустым. После успешного входа администратору TEW-630APB открывается представленная ниже страничка.

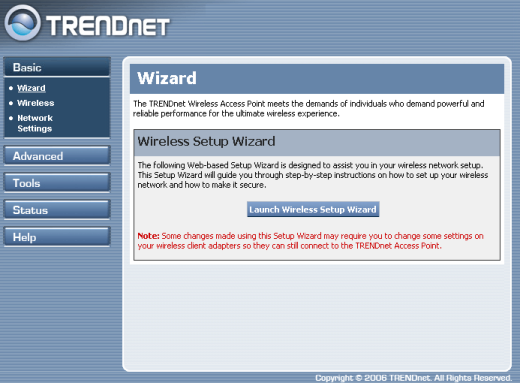

TEW-630APB, страничка мастера настройки.
TEW-630APB, страничка мастера настройки.

Заниматься подробным рассмотрением каждого пункта веб-интерфейса мы не станем, но наиболее интересные, на наш взгляд, моменты укажем.

Варианты защиты беспроводного соединения WPA и WPA2 скрыты в пунктах WPA-Personal и WPA-Enterprise, после выбора одного из которых появляется возможность дополнительно указать, какая версия WPA будет использована.

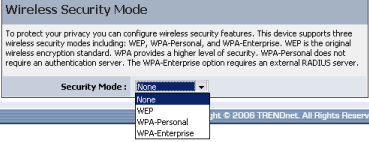

TEW-630APB, безопасность беспроводной сети.
TEW-630APB, безопасность беспроводной сети.

Присвоение адреса на проводном интерфейсе может быть произведено как статически, так и динамически (Basic-Network Settings). При любом способе получения адреса администратор может активировать встроенный сервер DHCP.

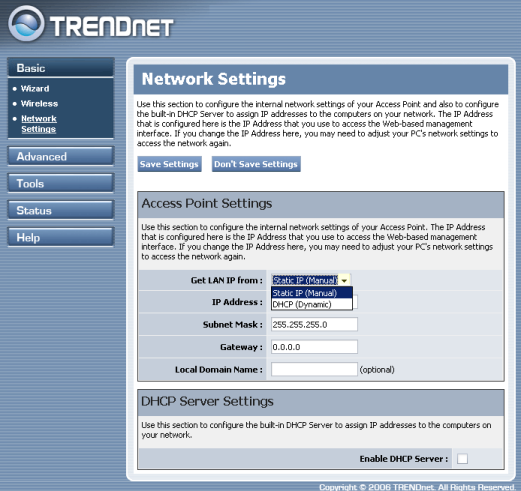

TEW-630APB, сетевые настройки.
TEW-630APB, сетевые настройки.

На страничке конфигурирования часов TEW-630APB можно задать дату, время, даже настроить переход на летнее/зимнее время и указать величину смещения при таком переходе, а также скопировать информацию о дате и времени с компьютера пользователя. Однако мы не обнаружили возможности производить автоматическую синхронизацию с серверами времени по протоколу SNTP.

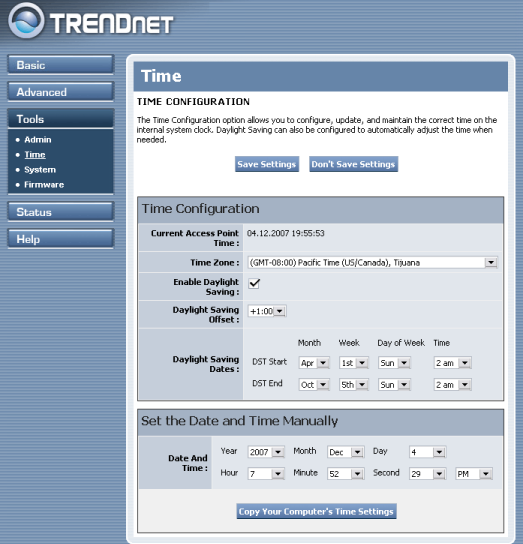

TEW-630APB, настройки времени.
TEW-630APB, настройки времени.

Однако к приятным особенностям TEW-630APB мы можем отнести наличие встроенной справки, доступной в меню Help.

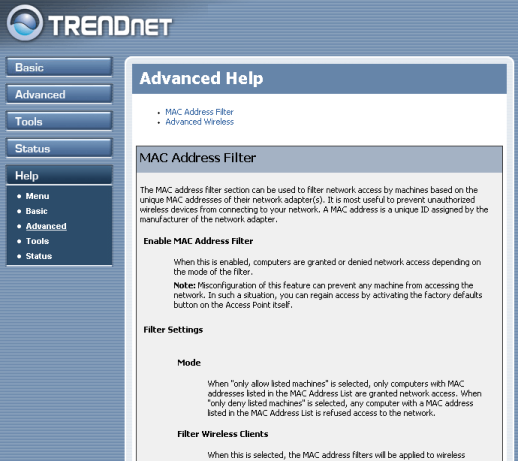

TEW-630APB, встроенная справка.
TEW-630APB, встроенная справка.

Беглый обзор возможностей веб-интерфейса TEW-630APB мы на этом завершаем и переходим непосредственно к тестированию.

Тестирование

Традиционным пунктом любого тестирования стало измерение времени загрузки устройства, под которым мы, как и всегда, понимаем отрезок времени, прошедший с момента подачи на устройство питания до момента получения первого эхо-ответа по протоколу ICMP. Время загрузки составляет порядка 7 секунд. Это отличный показатель!

В таблице приводятся основные параметры компьютера и ноутбука, которые были использованы при тестировании.

 НоутбукКомпьютер
OSWindows 2000 SP4 EngWindows Vista64 Ultimate Eng
CPUIntel Pentium M 1,3 ГГцIntel Pentium 4 3,0 ГГц
MotherboardArima CO (i855GM/GME)Asus P5GDC Pro
MemorySamsung 256 Мб (DDR)Hyundai 2 Гб (DDR2)
NetworkRealtek RTL8139/810x
Intel Pro Wireless LAN 2100 3B
Marvell Yukon 88E8053

Вторым пунктом нашего тестирования явилась проверка защищённости TEW-630APB, для чего мы использовали Positive Technologies XSpider 7.5 (Demo build 2000). С помощью данной утилиты было обнаружено два открытых порта: UDP-69 (TFTP) и TCP-80 (HTTP).

Ниже приводится отчёт о найденных с помощью сканера сетевой безопасности уязвимостях.

UDP-69 (TFTP)

TEW-630APB, уязвимость №1.
TEW-630APB, уязвимость №1.

TEW-630APB, уязвимость №2.
TEW-630APB, уязвимость №2.

TCP-80 (HTTP)

TEW-630APB, уязвимость №3.

TEW-630APB, уязвимость №3.

Выявленные уязвимости теоретически не опасны, поскольку запись данных во flash-память устройства этими командами, скорее всего, невозможна.

Теперь настала пора измерения скорости, с которой тестируемые устройства могут передавать данные в беспроводной среде. Для этого мы установили беспроводную карту TEW-623PI в стационарный компьютер. Ничего необычного в процессе установки драйверов мы не обнаружили, поэтому подробно на этом моменте останавливаться не будем, укажем лишь, что нас несколько удивило значение скорости, представленное в свойствах соединения, однако после установления соединения с созданной ранее беспроводной сетью 802.11n скорость "снизилась" до стандартных 300 Мбит/с.

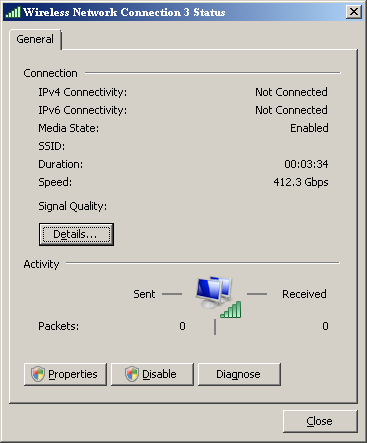

TEW-623PI, скорость беспроводной сети.
TEW-623PI, скорость беспроводной сети.

Тестирование скорости производилось с помощью нескольких работающих одновременно копий утилиты netcps. Хотелось бы сразу отметить, что данная утилита не генерирует трафик, состоящий исключительно из больших пакетов, поэтому при тестировании другими программами скорости передачи могут быть незначительно выше. Полученные данные представлены в таблице и на диаграмме ниже.

УстройствоШифрованиеНаправлениеСкорость, Мбит/с
TEW-623PIOpenWLAN->LAN57
WLAN<->LAN41
WLAN<-LAN25,6
WPA2WLAN->LAN41
WLAN<->LAN34
WLAN<-LAN24
TEW-624UBOpenWLAN->LAN42
WLAN<->LAN48
WLAN<-LAN58
WPA2WLAN->LAN51
WLAN<->LAN48
WLAN<-LAN52

TEW-630APB, диаграмма скоростей передачи в беспроводной сети.
TEW-630APB, диаграмма скоростей передачи в беспроводной сети.

Нельзя сказать, что это очень высокие скорости для 802.11n, однако они, конечно же, намного выше тех скоростей, которые могли предоставить устройства с поддержкой стандарта 802.11g. В целом, это вполне хороший средний уровень по обеспечиваемым скоростям.

Заключение

Рассмотренное устройство обладает как плюсами, так и минусами. С одной стороны, быстрая загрузка, но с другой - относительно невысокая скорость работы беспроводного соединения. В целом, можно рекомендовать это устройство для использования в домашней среде, где скорость менее важна.

Положительные стороны TEW-630APB:

  • быстрая загрузка;
  • простота в установке и настройке.

К минусам TEW-630APB можно отнести средние скорости передачи.

На момент написания статьи TEW-630APB можно было найти в интернет-магазинах Москвы по цене $135, TEW-623PI - $105, TEW-624UB - $82.

3dnews.ru Автор: Климанов Максим
